Wasserrecyclingsysteme für PKW Portalwaschanlagen

Die preiswerteste Anlage am Markt

Amortisation innerhalb der Garantiezeit

Robuste, langzeiterprobte Technik

Keine Geruchsbelästigung

Kompatibel mit allen Waschanlagen


Die Wasserrückgewinnungssysteme für Portalwaschanlagen sind          einsetzbar bei:

Standardabwassersystemen mit Abscheideranlage,

Brauchwasserausschleusung ohne zusätzlichen Abscheider

Sonderlösungen mit oberirdischem Sandfang und oberirdischem Stapelbecken

Abbildungen verschiedener Anlagen:

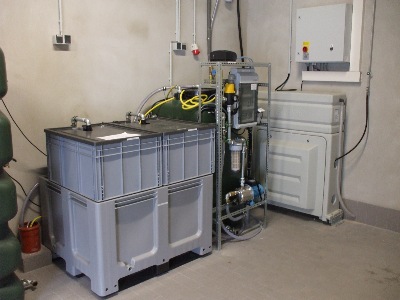

Hydria BiO²X 1050 für Portalwaschanlagen mit Brauchwasservorlagetank 1050 Liter

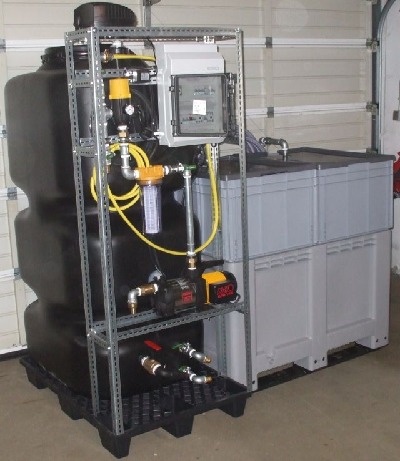

Hydria BiO²X 750 für Portalwaschanlagen mit Brauchwasservorlagetank 750 Liter

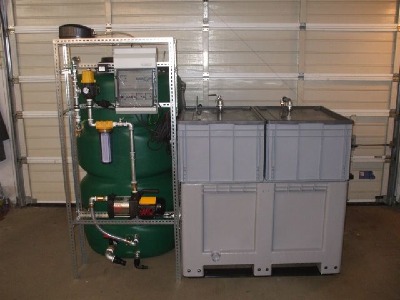

Hydria BiO²X mit 750 Liter Brauchwasservorlage

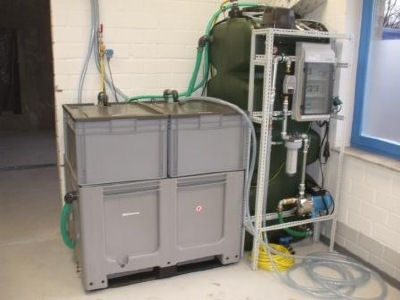

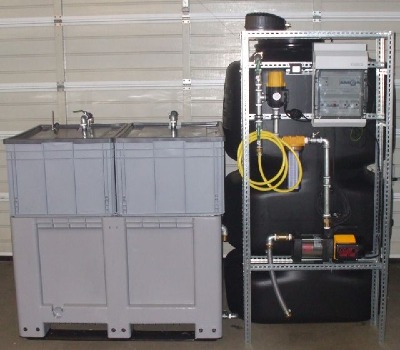

Hydria BiO²X mit 1000 Liter Brauchwasservorlage





Die Hydria BiO²X Wasserrückgewinnungsanlage besteht aus drei Modulen: BiO²X Filtermodul, Brauchwasservorlagebehälter und Technikkonsole

Funktionsweise:
Aus dem Entnahmebecken der Abscheideranlage wird Waschanlagenabwasser in die Vorfilterbox des BiO²X Filtermoduls gefördert um grobe Schmutzpartikel zu entfernen. Sobald die Volumenbox gefüllt ist beginnt die zeitschaltuhrgesteuerte Umwälzfiltration. (mechanische Filtration) Eine Belüftungspumpe versorgt den Wasserkreislauf kontinuierlich mit dem für den Schadstoffabbau benötigten Sauerstoff und verhindert Geruchsbelästigungen effizient. (biologische Belebung des Waschwassers)
Das fertig aufbereitete Wasser wird in einen Brauchwasservorlagebehälter (Kunststofftank 300-1000 Liter) gefördert und bei eventuellem Wassermangel im Kreislauf automatisch mit Frischwasser ergänzt. Vorrangig wird jedoch immer Brauchwasser verwendet. Die Wasserersparnis im Vergleich zum Frischwasserbetrieb bei einer Portalwaschanlage beträgt ca. 80-90%, abhängig vom Waschprogramm.
Um ein optimales Waschergebnis zu erreichen und Schleppwasserverluste im Kreislauf auszugleichen erfolgt der letzte Spülgang der KFZ Wäsche immer mit Frischwasser.

Wirtschaftlichkeit:
Die Wasserrückgewinnung reduziert die Kosten für Wasser und Abwasser. Diese Ersparnis finanziert die Rückgewinnungsanlage und wirft zusätzliche Überschüsse ab. Auf Leasingbasis (Laufzeit 48 oder 60 Monate) kostet die Anlage betriebsfertig eingebaut ab ca. € 130,-- pro Monat.
Beispiel:
Bei einem unserer Kunden  sind die Vorauszahlungen für Wasser und Abwasser aufgrund unserer Rückgewinnungsanlage um  ca. € 400,-- pro Monat gesunken.  Leasingrate: € 187,85/Monat bei 48 Monaten Laufzeit. Ersparnis pro Monat gut € 200,-- d.h. Ersparnis pro Jahr gut € 2.400,--

Selbst bei geringen Waschzahlen lohnt sich die Investition.

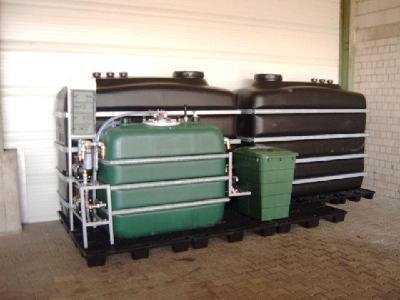

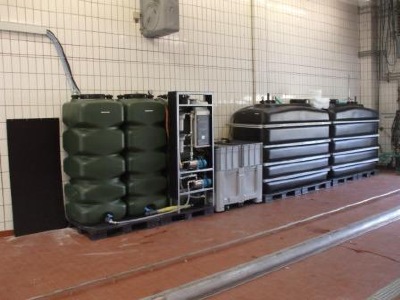

Anlage mit vorgeschaltetem oberirdischen Sandfang und Entnahmebehälter

HYDRIA BiO²X 2000 2x4







Aufgrund der ausschließlichen Verwendung von Großserienteilen sind wir in der Lage, unsere Wasserrecyclingsysteme sehr günstig anzubieten.

Als Filterwasserbehälter verwenden wir z.B. einen Standard Regenwassertank und benötigen daher keine teure Sonderanfertigung.

Der niedrige Einstandspreis ermöglicht die Amortisation der Anlage innerhalb der Garantiezeit, auch dann, wenn nur geringe Waschzahlen erreicht werden.

Wir arbeiten seit mehr als 20 Jahren in der Wasseraufbereitungsbranche und können aufgrund unserer Erfahrung für nahezu jede Waschaufgabe eine standardisierte, kostengünstige und adäquate Lösung anbieten. Besonderen Wert legen wir neben der Wirtschaftlichkeit auf solide robuste Bauteile, einfache Handhabung der Anlagen, Wartungs- und Folgekostenminimierung.

Die von vielen Aufbereitungsanlagen bekannten Geruchsbelästigungen verhindern wir biologisch mit dem Eintrag von Luftsauerstoff in das Brauchwasser.

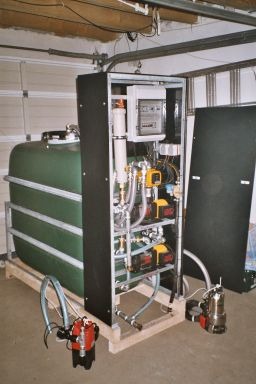

Hydria 1100 RS-OX + MSE I

Zusätzlich mit vorgeschaltetem Schlammentwässerungssystem MSE I als Vorfilterstufe zur kontinuierlichen Entschlammung des Entnahmebeckens

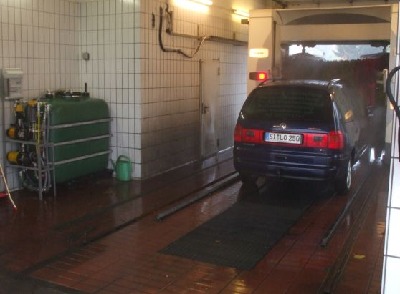

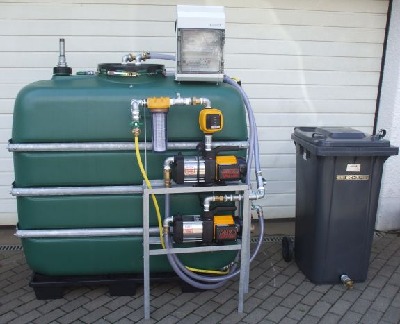

Mobile Wasserrückgewinnungsanlage

Die Tauchpumpen werden in das Entnahmebecken eingehängt, die Kabel in den Steckdosen an der Rückgewinnungsanlage eingesteckt, der Brauchwasserschlauch wird angeklemmt. Die Stromversorgung der gesamten Anlage erfolgt mittels Verlängerungskabel 230V/50Hz. Frischwasserschlauch für Betrieb bei Wassermangel an die Rückgewinnungsanlage ankoppeln und Wasserverbrauchsgerät (Hochdruckreiniger oder Waschanlage) anschließen.

Die Anlage ist mit einer Doppel Feinfiltereinheit ausgestattet, die auch während des Betriebs der Anlage einzeln gereinigt werden können.

Die maximale Förderleistung beträgt 100 Liter pro Minute.


Die überwiegend vorhandene Standardabwassertechnik bei Waschanlagen besteht aus Schlammfang, Abscheider und Entnahmebecken, gelegentlich  auch nur Schlammfang und Abscheider.

Unsere Rückgewinnungsanlagen können an sämtliche baulichen Voraussetzungen angepasst werden.


Autowäsche mit Portalwaschanlage ohne Abscheider: Brauchwasserausschleusung:

Unsere Wasserrückgewinnungsanlage die an einer Portalwaschanlage eingesetzt wird führt das Waschwasser im Kreislauf. Frischwasser wird über die Nachberieselung dem Wasserkreislauf zugeführt. Beim Waschbetrieb geht Wasser mittels Verdunstung und Verschleppung aus dem Kreislauf verloren. Anfallendes Überschußwasser darf in Waschwasserqualität in die Kanalisation ausgeschleust werden (Brauchwasserausschleusung).

Ein Öl- oder Koaleszenzabscheider ist hierbei nicht erforderlich.

Die zuständige Untere Wasserbehörde/Abwasserbehörde erteilt die abwasserrechtliche Genehmigung.

In 2002 haben wir die erste Rückgewinnungsanlage mit diesem System geliefert.

Abwassersystem:

Das Abwasser der Waschanlage wird über einen Schlammfang und ein Entnahmebecken in die Wasserrückgewinnungsanlage gefördert. Überschußwasser wird von der Rückgewinnungsanlage ins öffentliche Kanalnetz abgegeben.

Der Schlammfang und das Entnahmebecken können als herkömmliche Betonbecken unterirdisch eingebaut werden oder als Kunststofftanks oberirdisch aufgestellt werden. Bei der oberirdischen Aufstellung der Behälter wird ein zusätzlicher Pumpensumpf benötigt, um das anfallende Abwasser der Portalanlage in den Schlammfang zu fördern. Hierzu kann die Auffanggrube in der Waschhalle verwendet werden. Bei der Verwendung der oberirdischen Kunststoffbehälter entfallen die in letzter Zeit üblich gewordenen Dichtheitsprüfungen und deren Kosten, da Leckagen an den oberirdischen Tanks sofort bemerkt und behoben werden können. Da kein Abscheider existiert, fallen auch hierfür keine Kosten an.

Im Schlammfang setzen sich Sedimente ab, eventuell auftretende Leichtflüssigkeiten treiben an die Oberfläche. Die Entsorgung des Schlammfanginhalts erfolgt wie bei herkömmlichen Systemen. Die Verbindung zum Entnahmebecken ist auf mittlerer Höhe im Schlammfang eingebaut, dadurch erhält man leichtflüssigkeitsfreies und sedimentarmes Wasser im Entnahmebecken. Das nachgeschaltete Filtersystem der Rückgewinnungsanlage sowie das Belüftungssystem erbringen die erforderliche Waschwasserqualität.

Die Rückgewinnungsanlage versorgt die Portalwaschanlage. Überschußwasser wird aus der Wasserrückgewinnung in den Kanal ausgeschleust.

Praktische Erfahrung:

Mit diesem System können die Gesamtinvestitionen für die KFZ Wäsche gesenkt werden.

Da die gesamte Abscheidertechnik entfällt und bei oberirdischer Aufstellung keine Tiefbauarbeiten notwendig werden, sind die Gesamtkosten erheblich niedriger als bei konventioneller Abwassertechnik.

Das Abwassersystem ist leicht zugänglich und dadurch sehr variabel, d.h. nachträgliche Anpassungen an veränderte Waschtechnik ist leicht durchführbar.

Die gesamte oberirdische Technik kann problemlos in einem isolierten Materialcontainer aufgebaut werden, wenn keine sonstigen Räumlichkeiten zur Verfügung stehen.

Der Wartungs- und Kontrollaufwand des gesamten Abwassersystems ist geringer als bei herkömmlichen Systemen. Störungen und Leckagen sind offensichtlich.

Abwassersystem mit Wasserrückgewinnung



Jede beliebige Wasserrückgewinnungsanlage kann, je nach Waschprogramm, 80-90% des Wasserbedarfs einer Portalwaschanlage als aufbereitetes Brauchwasser zur Verfügung stellen. Der letzte Spülgang (Trocknungshilfe und Wachs) erfolgt immer mit Frischwasser, da nur so ein dauerhaft gutes Waschergebnis erzielt werden kann.

Eine Waschanlage die 150 Liter Wasser pro Wäsche verbraucht verwendet etwa 125 Liter Brauch- und 25 Liter Frischwasser. Die Wasserkosten die sich aus Frisch- und Abwassergebühren zusammensetzen variieren regional sehr stark. (2,00-8,00EUR/m³) Die Lebensdauer einer Wasserrückgewinnungsanlage ist vergleichbar mit der Lebensdauer einer Portalwaschanlage. Je nach Pflege und Auslastung werden nach 8-10 Jahren Ersatzinvestitionen notwendig.


Leasing:

 Auf Wunsch vermitteln wir Ihnen gerne ein Leasingangebot

Eine Investition die sich rechnet: Mit einer Rückgewinnungsanlage verbrauchen Sie 80% weniger Wasser. Ihre Wasser- und Abwasservorauszahlung reduziert sich.
Diese Kostenreduktion trägt die Leasingrate der Rückgewinnungsanlage.
Zusätzlich verbleibt ein Überschuß in Ihrer Kasse.
